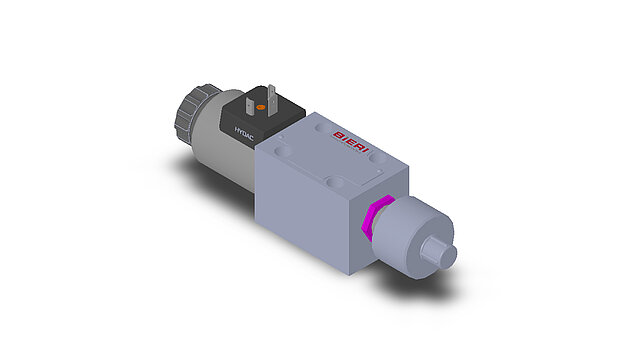

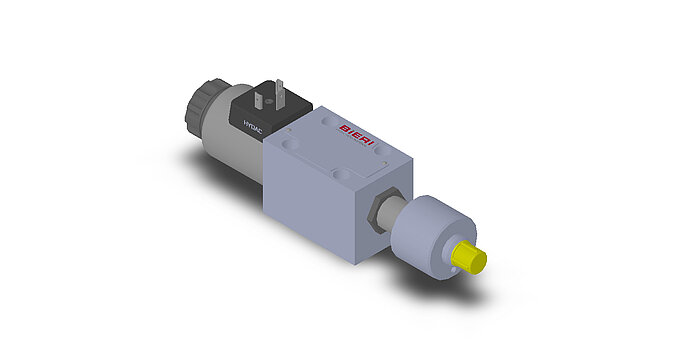

Wegesitzventile WVM-6I-R stellungsüberwacht
Wegesitzventile der Baureihe WVM-6I-R sind direktgesteuerte, sitzdichte und stellungsüberwachte Ventile, geeignet für die Überwachung von einer oder beiden Ventilstellungen.
- Max. Betriebsdruck: 500 bar
- Max. Volumenstrom: 25 l/min
- Nenngrösse: NG 6 nach DIN 24340 /ISO 4401 /CETOP RP 121 H
Merkmale
Direktgesteuert, sitzdicht, 360° drehbare und austauschbare Steckspule, Zink-Nickel beschichtete Spule und Körper aus korrosionsbeständigem Vergütungsstahl, als "standalone" Ventil oder in Ventilverkettung mit Anschlussplatten (AP700 und RP700), stellungsüberwacht mit schmutz- unempfindlichem Überwachungskonzept
Vorteile
Sitzdichte Wegefunktionen mit genormter NG6-Anschlussfläche nach DIN 24340 / ISO 4401 / CETOP RP 121 H, beliebige Orientierung des Magnetsteckers und kein Öffnen des druckdichten Raumes bei Spulenwechsel erforderlich, hohe Korrosionsbeständigkeit, gute Eignung für Mineralöl, positive Schaltüberdeckung (3/2-Ventile)
Branchen & Applikationen
Steuern von Zylindern im höheren Druckbereich als vollwertiger Ersatz für Schieberventiltechnik (insbesondere beim sitzdichtem Halten und Spannen), Werkzeugmaschinen, Spannmitteltechnik & Vorrichtungsbau, Hebetechnik, Prüfstände oder Rettungsgeräte, Umformtechnik - Spannen & Klemmen, hydraulische Steuerungen gemäss DIN EN ISO 13849
Aufbau
Druckausgeglichene und gehärtete Kegelschliesselemente, mit Nothandbetätigung, als 2/2- oder 3/2-Wegeventil mit Magnetbetätigung, 360° dreh- und austauschbare Magnetspule, Montage auf Einzelanschlussplatten als „standalone“ Ventil oder in Ventilverkettung mit Anschlussplatten (siehe technische Datenblätter AP700 und RP700), patentiertes Funktionsprinzip, mit Überwachung einer einzelnen oder beider Ventilstellungen, berührungslose und hysteresearme Transistorschalter, mit geführtem Schliesselement
