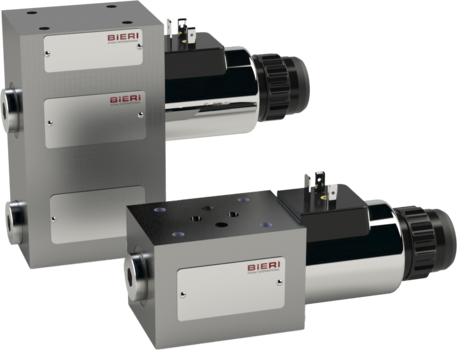

Proportional-Druckbegrenzungsventile PDB-6I
Proportional-Druckbegrenzungsventile der Baureihe PDB-6I sind direktgesteuerte und sitzdichte Ventile, zur elektrischen Kontrolle des Versorgungs- oder Arbeitsdrucks im offenen oder geschlossenen Regelkreis.
- Max. Betriebsdruck: 700 bar
- Max. Volumenstrom: 25 l/min
- Nenngrösse: NG 6 nach Bieri-Standard
Merkmale
Direktgesteuert oder vorgesteuert, sitzdicht, lineare Druck-Strom-Kennlinie, als "standalone" Ventil oder in Ventilverkettung mit Anschlussplatten (AP700 und RP700)
Vorteile
Sitzdichte Funktion mit genormter NG6-Anschlussfläche nach DIN 24340 / ISO 4401 / CETOP RP 121 H, beliebige Orientierung des Magnetsteckers und kein Öffnen des druckdichten Raumes bei Spulenwechsel erforderlich, stabiles Regelverhalten, einfach wechselbare Blenden der Hauptstufe, gute Eignung für Mineralöl
Branchen & Applikationen
Zur elektrischen Kontrolle des Versorgungs- oder Arbeitsdrucks im offenen oder geschlossenen Regelkreis.
Aufbau
Sitzbauweise, mit Nothandbetätigung, 360° dreh- und austauschbare Magnetspule, Montage auf Einzelanschlussplatten als „standalone“ Ventil oder in Ventilverkettung mit Anschlussplatten (siehe technische Datenblätter AP700 und RP700), direkte Kraftübertragung auf die Ventilnadel, Nothand zur manuellen Funktionsprüfung, mit geführtem Schliesselement. Das vorgesteuerte Ventil setzt sich aus dem direktgesteuerten Ventil, Hauptstufe und Endplatte zusammen.
