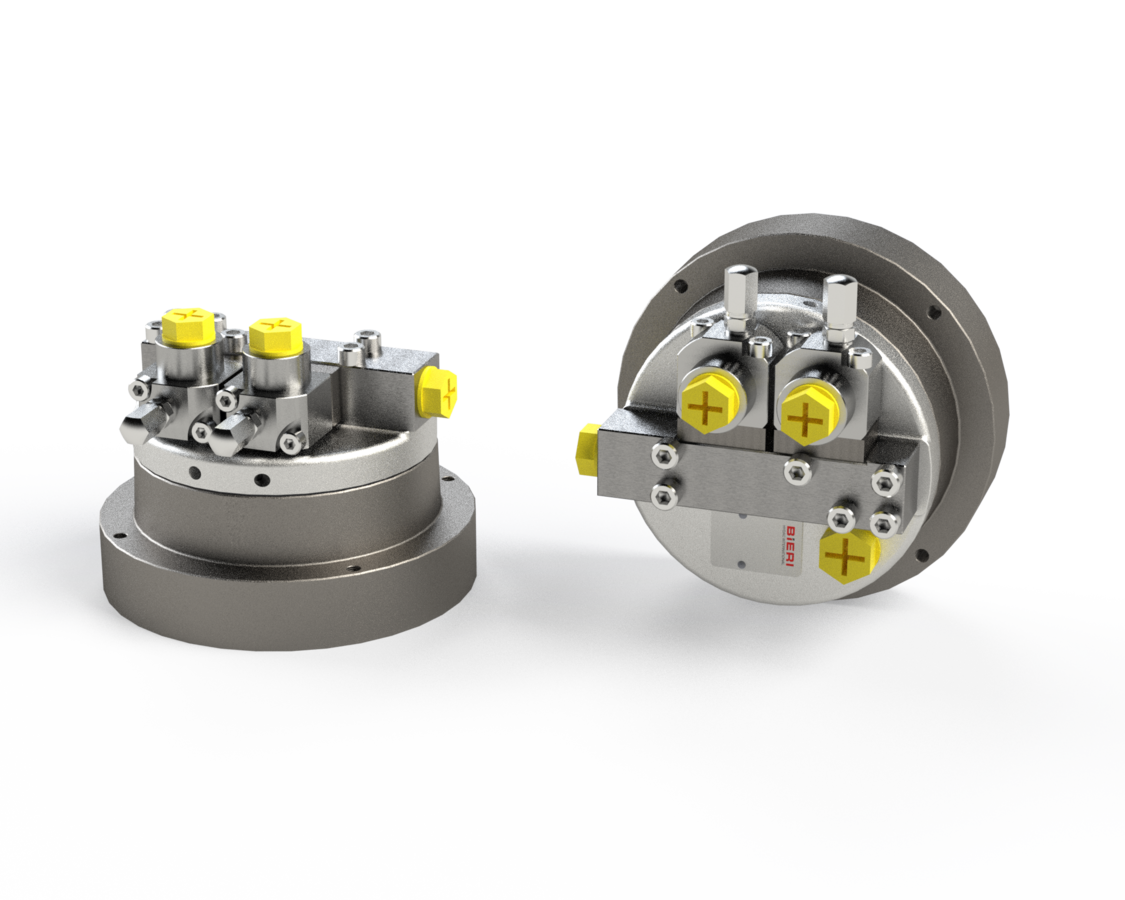

Kombinationspumpen KKP

BIERI Radialkolbenpumpen KKP sind sehr leicht und kompakt bauende 2 - Stufen (HD/ND) Pumpeneinheiten in Hohlwellenausführung. Dies ermöglicht einen äusserst platzsparenden Anbau an den E-Motor ohne Pumpenträger und Kupplung am Tankdeckel. Gekoppelt mit den in der Pumpeneinheit integrierten Ventilen, sind diese Baureihen unschlagbar bezüglich Multifunktionalität und Bauraumoptimierung.

Max. Betriebsdruck LP 60 bar resp. 160 bar, voreingestellt ab Werk
Verdrängungsvolumen LP 0,57 bis 4,24 cm³/U
Max. Betriebsdruck HP 700 bar
Verdrängungsvolumen HP 0,17 bis 1,53 cm³/U
Max. Drehzahl Siehe Datenblatt

Dokumente-Downloads

Kombinationspumpen KKP
Merkmale Vorteile
Ausführung mit Hohlwelle und integrierten Ventilen Äusserst kompakt und gewichtsparend
Ventilgesteuert und geringes Kolbenspiel Sehr guter volumetrischer Wirkungsgrad über einen grossen Drehzahlbereich
Lagerung für maximalen Dauerdruck (700 bar) ausgelegt Hohe Lebensdauer
Optimierte Gestaltung der Saug- und Auslassventile Sehr gutes Saugverhalten
Minimiertes Totvolumen der Kolben, gekoppelt mir der optimierten Gestaltung der Saugventile Selbstentlüftend
Modulares Pumpensystem Erlaubt die Lieferung von Standardpumpen wie auch Spezialausführungen nach Kundenspezifikationen

Branchen & Anwendungen

  • Anwendungen mit schnellem Anfahrhub und anschliessendem Arbeitshub mit hohem Druck
  • Hydraulische Werkzeuge
  • Feuerwehr- und Rettungsgeräte
  • Hydraulische Drehmomentschlüssel
  • Tragbare Klein-Aggregate für hydraulische Handwerkzeuge (crimpen, schneiden, spreizen etc.)
  • Bauwesen & Recycling
  • Hebe- und Transportsysteme

Aufbau

  • Mit integriertem Niederdruck-Abschaltventil
  • Mit integriertem Sicherheitsventil (nicht für Dauerbetrieb geeignet, darf nicht zur Begrenzung des Systemdrucks verwendet werden!)
  • Mit Hohlwelle für Direktaufbau des Motors ohne Pumpenträger und Kupplung

Technische Daten

Hydraulikflüssigkeit Mineralöl nach DIN 51524 (andere Medien auf Anfrage)
Temperaturbereich Medium -20 bis 80 °C
Umgebungstemperaturbereich -30 bis 50 °C
Viskositätsbereich 12 bis 220 mm²/s
Betriebsdruck Saugseite -0,2 bar Unterdruck bis 0,5 bar Überdruck
Max. Betriebsdruck HP 700 bar
Max. Betriebsdruck LP 60 bar resp. 160 bar, voreingestellt ab Werk
Verdrängungsvolumen LP 0,57 bis 4,24 cm³/U
Verdrängungsvolumen HP 0,17 bis 1,53 cm³/U
Ölreinheit (Empfehlung) Nach NAS 1638 Klasse 6 bzw. ISO/DIN 4406 17/15/12
Gewicht Siehe Datenblatt
Einbaulage Im Tank (beliebig)
Max. Drehzahl Siehe Datenblatt
Drehrichtung Beliebig
Ansaughöhe Max. 150 bzw. 400 mm (siehe Datenblatt)
Werkstoffe Ventilblock: Stahl
Exzenterwelle: Stahl
Pumpengehäuse: Aluminium
Druckflansch: Aluminium
