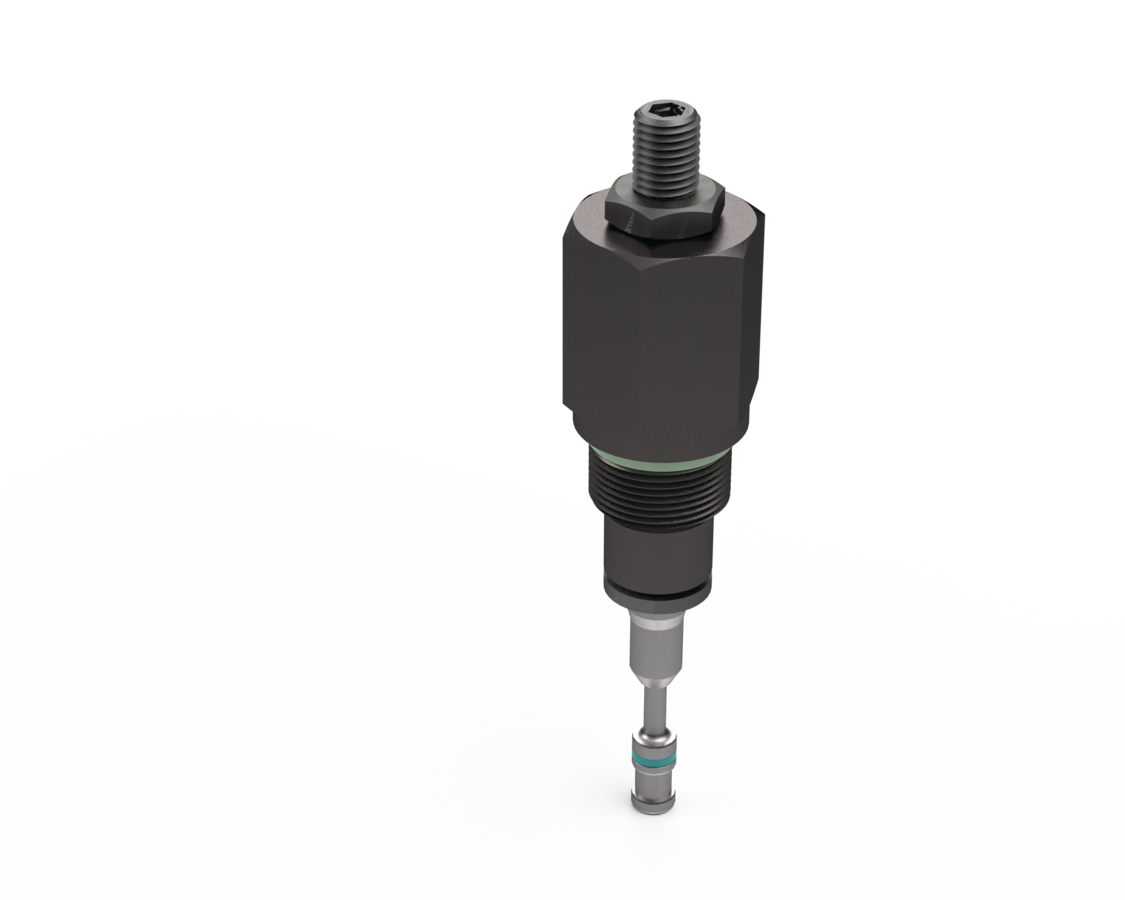

Druckabschaltventile DAM

Das Ventil wird in Zwei-Kreis-Systemen verwendet, bestehend aus einer Nieder- (LP) und einer Hochdruckpumpe (HP), welche den gleichen Verbraucher versorgen. Das Ventil dient zum druckabhängigen Umschalten des Niederdruckpumpenstroms zum Tank. Vor diesem Umschalten fördern sowohl LP- als auch HP-Pumpe zum Verbraucher. Nach dem Umschalten fördert die LP-Pumpe verlustarm in den Tank, und der Verbraucher wird nur von der HP-Pumpe gespeist.

Max. Betriebsdruck 700 bar
Max. Volumenstrom 40 l/min
Nenngrösse NG 4

Dokumente-Downloads

Merkmale Vorteile
Sitzventil Gute Korrosionsbeständigkeit
Direktgesteuert Sitzdicht
Druckeinstellung über den gesamten Druckbereich möglich Hohe Betriebssicherheit und zuverlässiges Schalten

Aufbau

  • Sitzventil
  • Direktgesteuert
  • Das Druckabschaltventil DAM ist zusammen mit einem Rückschlagventil in einem Ventilblock integriert


Technische Daten

Hydraulikflüssigkeit Mineralöl nach DIN 51524 (andere Medien auf Anfrage)
Temperaturbereich Medium -20 bis 80 °C
Umgebungstemperaturbereich -20 bis 50 °C
Viskositätsbereich 10 bis 400 mm²/s
Nenngrösse NG 4
Max. Betriebsdruck Anschluss HP 700 bar
Max. Betriebsdruck Anschluss LP 150 bar
Druck-Einstellbereich Anschluss LP 25 bis 150 bar
Max. Volumenstrom 40 l/min
Ölreinheit (Empfehlung) Nach NAS 1638 Klasse 6 bzw. ISO/DIN 4406 17/15/12
Staudruck (LP -> T) 3 bar (bei 25 l/min und 32 mm²/s)
Gewicht Siehe Datenblatt
Werkstoffe Patronenkörper: Automatenstahl
Kegel: gehärteter Stahl
Ventilblock: rostfreier Stahl
