Handschieberventile HSV700

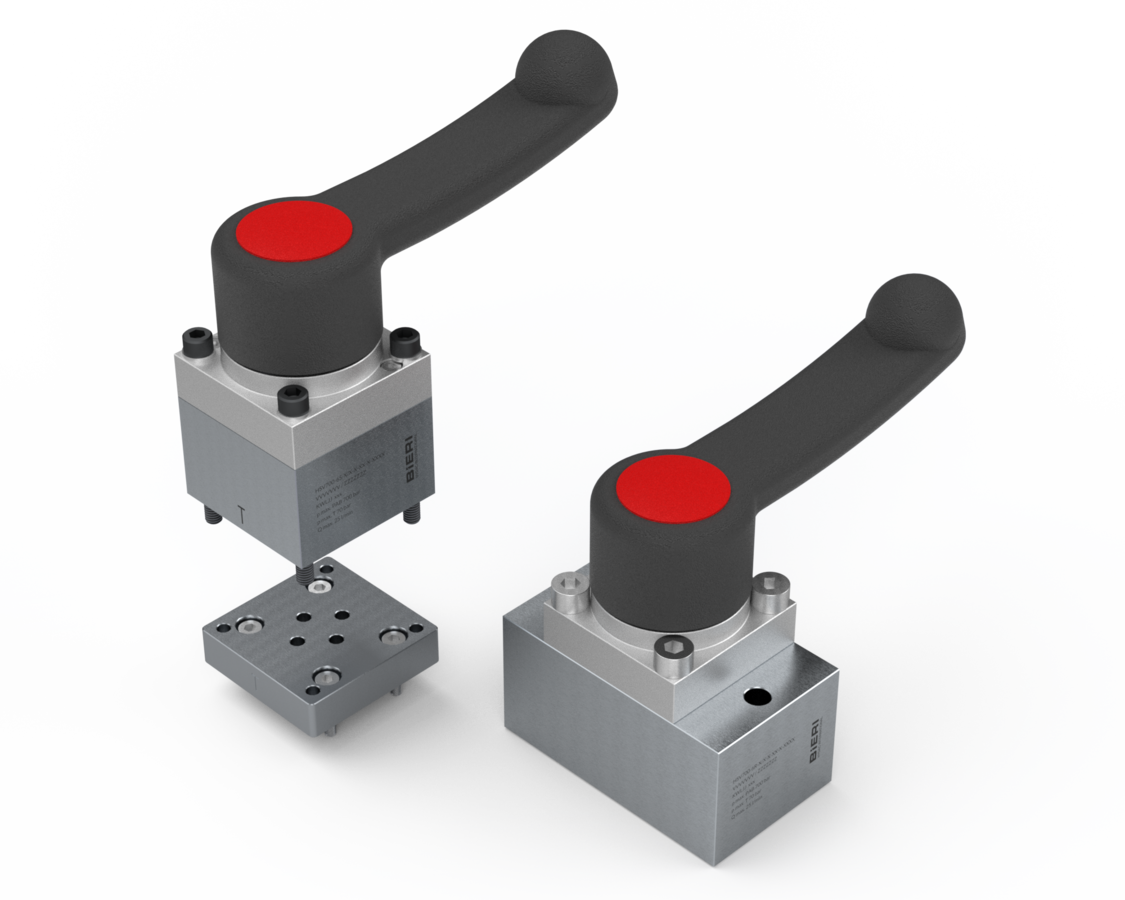

Die Handschieberventile vom Typ HSV700 sind hebelbetätigte Wegesitzventile mit geringem Gewicht und geringer Verstellkraft.
Betriebsdruck
|
bis 700 bar
|
Volumenstrom
|
bis 25l/min
|
Nenngrösse
|
NG 6
|
Merkmale
|
Vorteile
|
---|
Wegesitzventil in Gleitschuhbauart
|
Sichere Lasthaltung
|
Rastriert
|
Nahezu leckagefrei
|
Druckunterstützte Flachsitzelemente für sicheres Lasthalten und optimales
Dichten
|
Robuste Hebelbetätigung
|
Wälzgelagerter Hebel für gleichmässige Betätigungskraft
|
Hohe Dichtheit
|
Für Blockmontage oder Rohrleitungseinbau erhältlich
|
Hochpräzise, spielfreie Gleitflächen
|
Adapterplatte für NG6-ISO (CETOP) Anschlussflächen erhältlich
|
Geringe Schmutzanfälligkeit
|
Federbelastete Gleitschuhe
|
Geringes Gewicht
|
|
Geringe Verstellkraft
|
- Portable, gewichtsoptimierte Aggregate
- Prüfstände
- Erhältlich für Blockmontage oder Rohrleitungseinbau
- Druckunterstützte Flachsitzelemente für sicheres Lasthalten und optimales Dichten
- Wälzlgelagerter Hebel für gleichmässige Betätigungskraft
- Federbelastete Gleitschuhe
Hydraulikflüssigkeit
|
Mineralöl nach DIN 51524 (andere Medien auf Anfrage)
|
Temperaturbereich Medium
|
-20 bis 80°C
|
Umgebungstemperaturbereich
|
-30 bis 50 °C
|
Viskositätsbereich
|
5 bis 400 mm²/s
|
Nenngrösse
|
NG 6
|
Max. Betriebsdruck Anschluss P, A, B
|
700 bar
|
Max. Betriebsdruck Anschluss T
|
70 bar
|
Max. Volumenstrom
|
25 l/min
|
Ölreinheit (Empfehlung)
|
nach NAS 1638 Klasse 6 bzw. ISO/DIN 4406 17/15/12
|
Anschlusstypen
|
Rohleitungseinbau: 3/8“ -NPT
Blockmontage: NG 6 nach Bieri Anschlussbild S
Adapterplatte: NG 6 nach DIN 24340/ISO4401/CETOP RP 121 H
|
Gewicht
|
Rohrleitungseinbau: 1,4 kg
Blockmontage: 1 kg
|
Werkstoffe
|
Körper: Aluminium
Hebel: Kunststoff
Adapterplatte: Stahl
Deckel: Aluminium eloxiert
|
