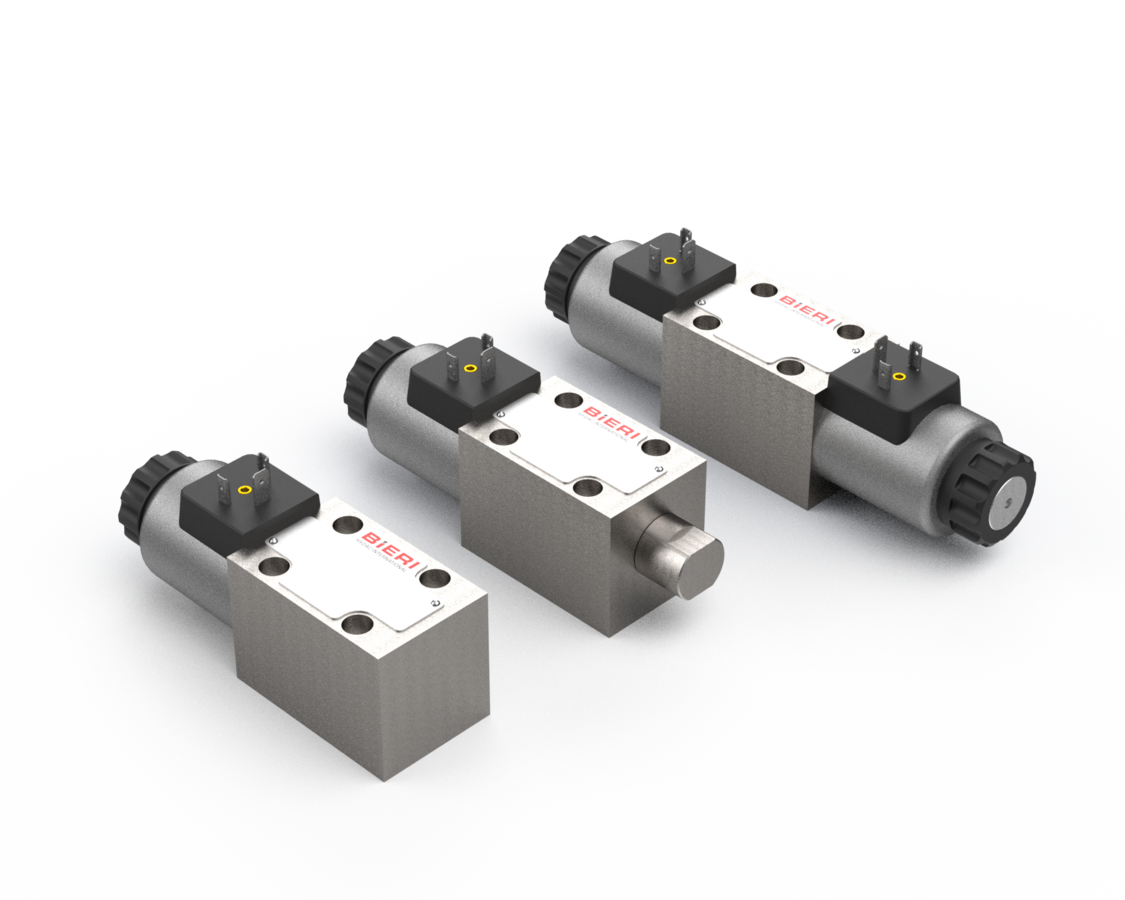

Wegesitzventile WVM-6I

Die BIERI Baureihe WVM-6I besteht aus direktgesteuerten, sitzdichten Magnetwegeventilen, geeignet für hohe Lastzyklen. Durch das modulare Prinzip der Schlüsselkomponenten kann eine grosse Vielfalt an Schaltsymbolen 2/2, 3/2, 3/3, 3/4,  4/2, 4/3 und 4/4 Steuerfunktionen mit positiver und auch negativer Schaltüberdeckung realisiert werden. Somit bieten sich diese Ventile als höherwertige, platzsparende Alternative zu Schaltungen mit leckagebehafteten Schieberventilen und zusätzlich benötigten leckagefreien Sperrventilen an.

Max. Betriebsdruck 500 bar
Max. Volumenstrom 25 l/min
Nenngrösse NG 6 nach DIN 24340 /ISO 4401 /CETOP RP 121 H

Produktvariation

Wegesitzventile WVM-6I stellungsüberwacht
Aufgrund der Stellungsüberwachung kann ein höherer Diagnosedeckungsgrad des Gesamtsystems erreicht werden...

Wegesitzventile WVM-6I-OF
mit Rastrierfunktion
Dank der patentierten Rastrierung bieten diese Ventile eine sichere Stellungshaltung im stromlosen Zustand.

Dokumente-Downloads

Wege-Sitzventile WVM-6i
Merkmale Vorteile
Patentiertes Funktionsprinzip mit In-Line Anordnung der Kegelschliesselemente Sitzdicht
Druckausgeglichene Kegelkonstruktion, hohe Magnetkraft und
starke Rückstellfeder 		Sicheres und schnelles Schalten, bidirektionale Durchströmbarkeit in der offenen Stellung
Gehärtete Sitzelemente (Kegel und Sitz) Hohe Lebensdauer und Zuverlässigkeit
Zink-Nickel beschichteter Magnet und Ventilkörper aus korrosionsbeständigem Vergütungsstahl Beliebige Orientierung des Magnetsteckers und kein Öffnen des druckdichten Raumes bei Spulenwechsel erforderlich
Integrierbare Rückschlagventile und Blenden erhältlich Hohe Korrosionsbeständigkeit
Aufbauventil mit Anschlusslochbild nach ISO 4401-03 360° drehbare und austauschbare Steckspule

Branchen & Anwendungen

  • Steuern von Zylindern und Motoren als höherwertige und
    platzsparende Alternative zu leckagebehafteten Schieberventilen
    mit zusätzlich benötigten leckagefreien Sperrventilen
  • Spannmitteltechnik & Vorrichtungsbau
  • Werkzeugmaschinen - Nebenfunktionen
  • Umformtechnik - Spannen & Klemmen
  • Kleinpressen
  • Hebe- und Transportsysteme
  • Hydraulische Werkzeuge
  • Prüf- und Testsysteme
  • Bauwesen
  • Recycling
  • Sitzdichte Vorsteuerung von passiven und/oder aktiven Logikventilen
  • Energieeffiziente Schaltungen
  • Speicherladeschaltungen

Aufbau

  • Druckausgeglichene, gehärtete und speziell geschliffene Kegelschliesselemente
  • Nothandbetätigung
  • Als 2/2-, 3/2-, 3/3-, 3/4-, 4/2-, 4/3- oder 4/4-Wegeventil mit Magnetbetätigung
  • 360° drehbare und austauschbare Magnetspule
  • Kein Öffnen des druckdichten Raumes bei Spulenwechsel erforderlich
  • Integrierte Rückschlagventile und Blenden erhältlich
  • Patentiertes Funktionsprinzip
  • Aufbauventil mit Anschlusslochbild nach ISO4401-03
  • Starke Rückstellfedern

Technische Daten

Hydraulikflüssigkeit Mineralöl nach DIN 51524 (andere Medien auf Anfrage)
Temperaturbereich Medium -20 bis 80 °C
Umgebungstemperaturbereich -30 bis 50 °C
Viskositätsbereich 5 bis 400 mm²/s
Nenngrösse NG 6 nach DIN 24340 /ISO 4401 /CETOP RP 121 H
Max. Betriebsdruck Anschluss P, A, B 500 bar
Max. Betriebsdruck Anschluss T 70 bar (WVM-6I-3/2-C = 500 bar)
Max. Volumenstrom 25 l/min
Ölreinheit (Empfehlung) Nach NAS 1638, Klasse 6 bzw. ISO/DIN 4406 Klasse 17/15/12
Einschaltdauer ED 100 %
Magnetspannung (Nennleistung) 24 VDC (30 W)
Spannungstoleranz +/– 10 %
Schaltzeit 40 - 110 ms
Schutzgrad IP 65 nach EN 60529 /DIN 40050 (oder gemäss Spulenwahl)
Gewicht 1,7 kg (1 Magnet), 2,2 kg (2 Magnete)
Werkstoffe Korrosionsbeständiger Stahl
(Spulengehäuse: Zink-Nickel beschichtet (1000 h Salzsprühnebeltest))
