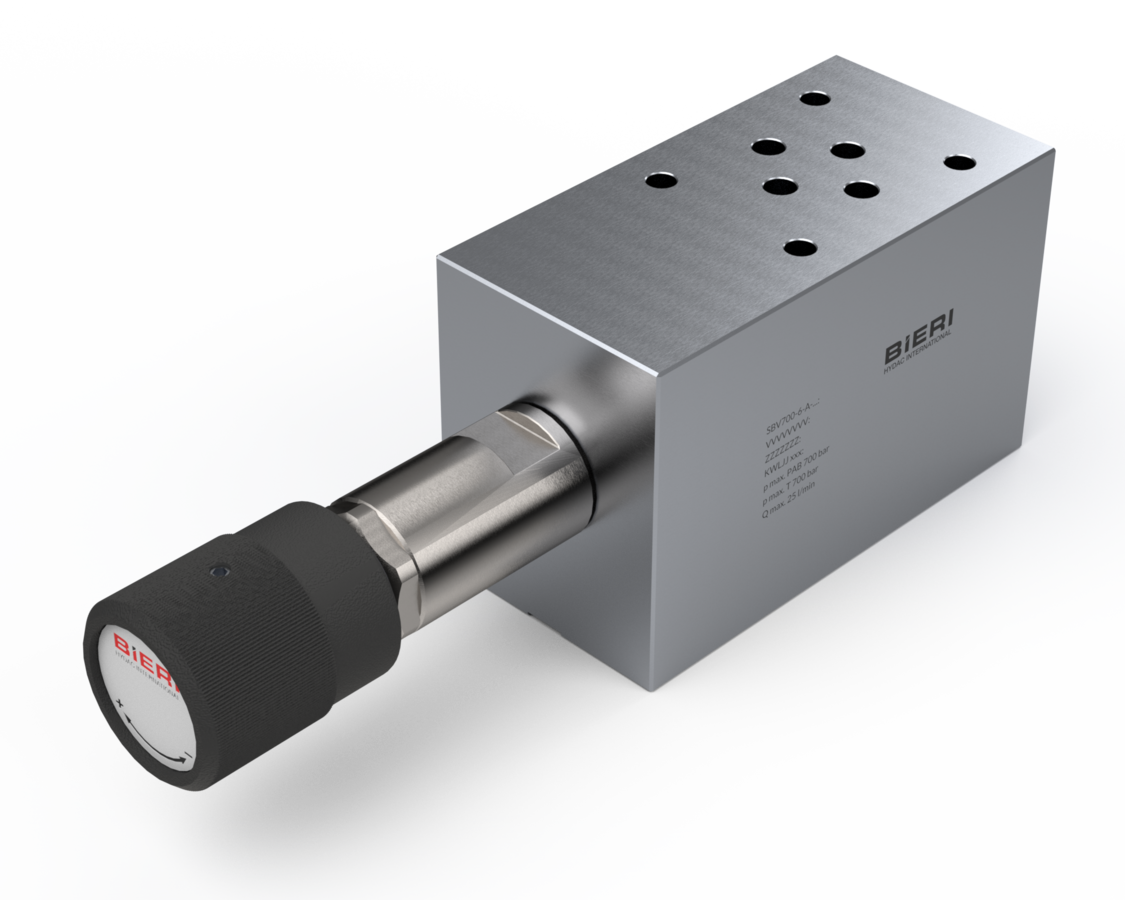

Lasthalte-Senkbremsventile SBV700

Direktgesteuerte Ventile, Zwischenplattenbauweise, Aufsteuerdruck einstellbar bis 350 bar.

  • Nenngrösse NG 6
  • Betriebsdruck: bis 700 bar
  • Volumenstrom: bis 25 l/min

Eigenschaften

  • Aufsteuerdruck bis max. 350 bar einstellbar
  • Geringe Schwingungsneigung aufgrund lastdruckunabhängiger Funktion
Lasthalte-Senkbremsventile Typ SBV700

Anwendungen

Halten und kontrolliertes Absenken von Lasten bei doppeltwirkenden Zylindern. Sicherung gegen unkontrolliertes und unzulässiges Vorauseilen der Last bei Verbraucherbewegung in Lastrichtung.

Aufbau

  • Sitzventile in Zwischenplattenbauweise
  • Direktgesteuerte Ventile

Technische Daten

Hydraulikflüssigkeit Mineralöl nach DIN 51524 (andere Medien auf Anfrage)
Temperaturbereich Medium 20 bis 80° C
Umgebungstemperaturbereich -30 bis 50 °C
Viskositätsbereich 5 bis 400 mm²/s
Nenngrösse NG 6 nach DIN 24340 / ISO 4401 / CETOP RP 121 H
Max. Betriebsdruck Anschluss P, A, B 700 bar
Max. Betriebsdruck Anschluss T 350 bar
Max. Volumenstrom 25 l/min
Aufsteuerdruck einstellbar 50 bis 350 bar
Ölreinheit (Empfehlung) Nach NAS 1638, Klasse 6 bzw. ISO/DIN 4406 Klasse 17/15/12
Gewicht 2,3 kg
Werkstoffe Patronenkörper: verzinkt, schwarz chromatiert
Patrone: Stahl rostbeständig
Drehgriff: Kunststoff
