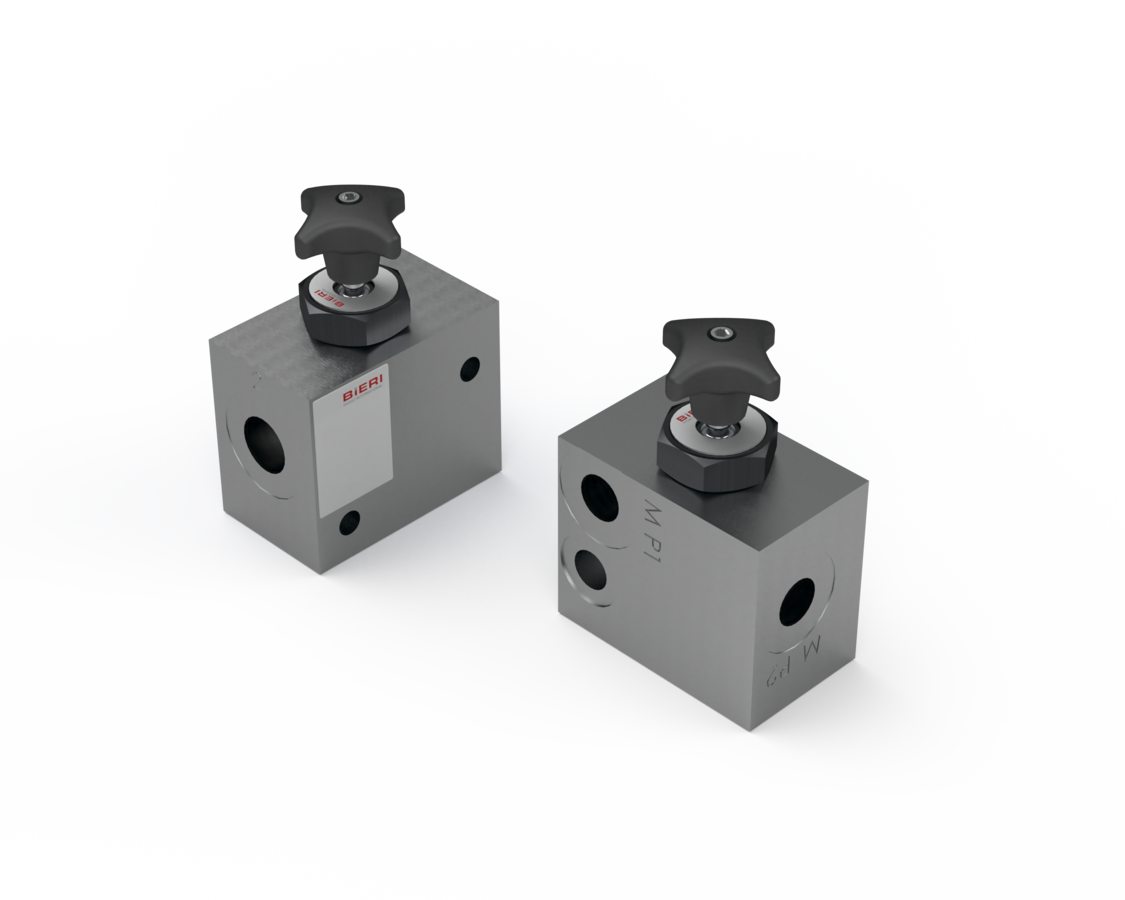

Absperrventile AVM

Das AVM ist ein direktgesteuertes, manuell betätigtes Absperrventil. Es hat die Aufgabe, hydraulische Anschlüsse bei beliebigen Drücken und Druckdifferenzen bis 700 bar zu sperren und zu öffnen. Des Weiteren kann es auch als Ablassventil gegen den Tank eingesetzt werden.

Max. Betriebsdruck 700 bar
Max. Volumenstrom 25 l/min
Nenngrösse NG 4 nach Bieri Standard

Dokumente-Downloads

Absperrventil AVM
Merkmale Vorteile
Bidirektional (Durchfluss in beide Richtungen, unabhängig vom Druckanschluss) Sitzdicht
Manuell betätigt Einfache Einstellung über einen Drehgriff
Gehärteter Sitz und Kegel Als Plattenventil mit einer Absperrventilpatrone

Anwendungen

  • Sperren von hydraulischen Anschlüssen bei beliebigem Drücken bis 700 bar
  • Hydrauliksystemen
  • Spannfunktionen
  • Mobilhydraulik

Aufbau

  • Mit gehärtetem Kegel und Sitz
  • Als Plattenventil mit einer Absperrventilpatrone

Technische Daten

Hydraulikflüssigkeit Mineralöl nach DIN 51524 (andere Medien auf Anfrage)
Temperaturbereich Medium -20 bis 80 °C
Umgebungstemperaturbereich -30 bis 50 °C
Viskositätsbereich 5 bis 400 mm²/s
Nenngrösse NG 4 nach Bieri Standard
Max. Betriebsdruck Anschluss 1 700 bar
Max. Betriebsdruck Anschluss 2 700 bar
Max. Volumenstrom 25 l/min
Ölreinheit (Empfehlung) Nach NAS 1638 Klasse 6 bzw. ISO/DIN 4406 17/15/12
Staudruck bei 12 l/min (ganz offen) und 32 mm²/s: 6 bar
bei 25 l/min (ganz offen) und 32 mm²/s: 19 bar
Gewicht 0,2 kg
Werkstoffe Patronenkörper: hochfester Stahl (brüniert)
Ventilkörper: rostfreier Stahl
Drehgriff: Grauguss
