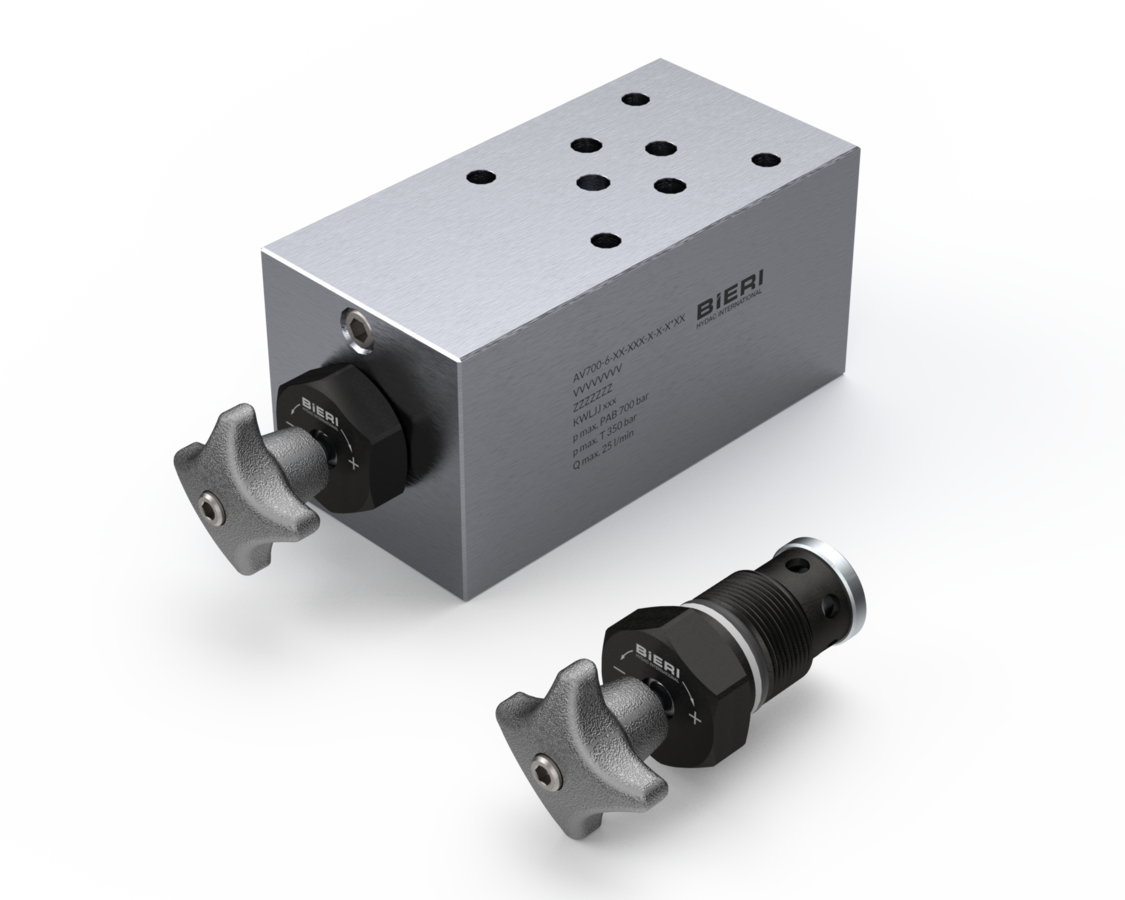

Absperrventile AV700

Absperrventile der Reihe AV700 werden zum Sperren und Öffnen von hydraulischen Anschlüssen bei beliebigen Drücken und Druckdifferenzen bis zu 700 bar verwendet. Des Weiteren kann es auch als Ablassventil gegen den Tank eingesetzt werden.

Betriebsdruck bis 700 bar
Max. Volumenstrom 25 l/min
Nenngrösse NG 6 nach DIN 24340 / ISO 4401 / CETOP RP 121 H

Dokumente-Downloads

Absperrventil Typ AV700
Merkmale Vorteile
Als Einschraubpatrone oder Zwischenplattenventil Sitzdicht
Druck bis 700bar Geringer Kraftaufwand zum Verstellen dank Druckausgleich
Durchfluss bis 25l/min Bidirektionaler Durchfluss

Branchen & Anwendungen

  • Sperren von hydraulischen Anschlüssen bei beliebigem Drücken bis 700 bar
  • Umformtechnik - Spannen und Klemmen
  • Pressen, Prüf- und Testsysteme
  • Hydraulische Werkzeuge
  • Kleinaggregate
  • Hochspannungsschalter

Technische Daten

Hydraulikflüssigkeit Mineralöl nach DIN 51524 (andere Medien auf Anfrage)
Temperaturbereich Medium – 20 bis 80 °C
Umgebungstemperaturbereich – 30 bis 50 °C
Viskositätsbereich 5 bis 400 mm²/s
Nenngrösse NG 6 nach DIN 24340 / ISO 4401 / CETOP RP 121 H
Max. Betriebsdruck Anschluss P, A, B 700 bar
Max. Betriebsdruck Anschluss T 350 bar
Max. Volumenstrom 25 l/min
Ölreinheit (Emfehlung) NAS 1638 Klasse 6 bzw. ISO/DIN 4406 17/15/12
Staudruck Bei 25 l/min (ganz offen) und 32 mm²/s: 15 bar
Gewicht siehe technisches Datenblatt
Werkstoffe Patronenkörper: hochfester Stahl (brüniert)
Ventilkörper: Stahl, verzinkt, schwarz chromatiert
Drehgriff: Grauguss, verzinkt
