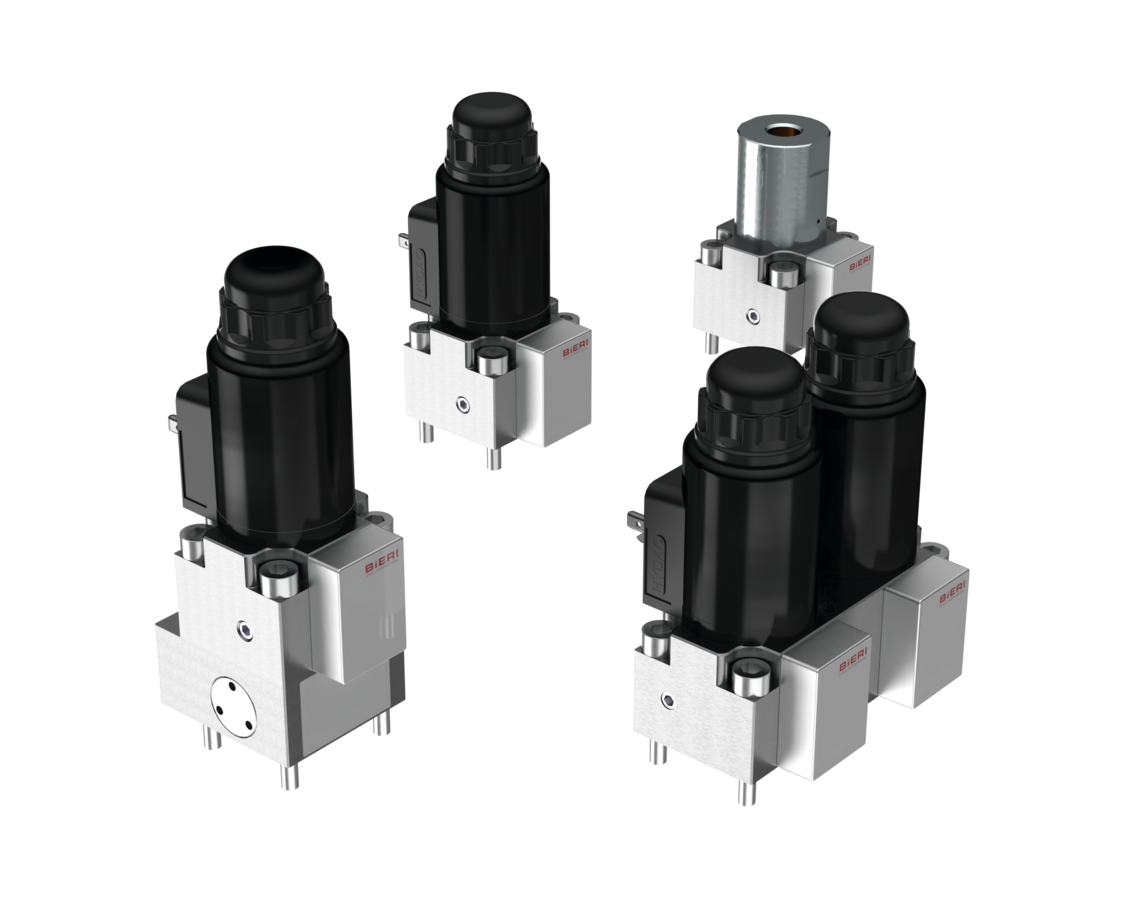

Wegesitzventile WVH-4B

BIERI Wegesitzventile der Baureihe WVH-4B sind direkt gesteuerte, sitzdichte Ventile geeignet für einen Druckbereich bis 700 bar und Durchflussmengen bis 12 l/min. Sie können zu einer Längsverkettung mit mehreren Ventilen für diverse Funktionen zusammengebaut oder alleinstehend auf einer Einzelanschlussplatte als "stand-alone" montiert werden.

Betriebsdruck bis 700 bar
Max. Volumenstrom 12 l/min
Nenngrösse NG 4 nach Bieri Standard

Dokumente-Downloads

WVH-4B
Merkmale Vorteile
Aufflanschventil NG4, 700 bar, bis -20°C 2/2, 3/2, 3/3 und 4/2 sitzdichte Wegefunktionen mit definierter Anschlussfläche
Direktgesteuert Sicheres und schnelles Schalten in allen Druckkonstellationen
Sitzdicht Maximale Verschleißfestigkeit und Unempfindlichkeit gegenüber Verschmutzungen
360° drehbare und austauschbare Steckspule Beliebige Orientierung des Magnetsteckers, kein Öffnen des druckdichten Raumes bei Spulenwechsel erforderlich
Gute Korrosionsbeständigkeit Kompakt, geringes Gewicht

Branchen & Anwendungen

  • Werkzeugmaschinen - Nebenfunktionen
  • Pressen
  • Anlagenbau
  • Hebe- und Transportsysteme
  • Hydraulische Werkzeuge
  • Prüf- und Testsysteme
  • Bauwesen
  • Recycling
  • Aggregatebau

Aufbau

  • Mit gehärteten Kugeln und Sitzen
  • Montage auf Einzelanschlussplatten als "stand-alone" Ventil oder in Ventilverkettung mit Anschlussplatten
  • Als 2/2-, 3/2-, 4/2 (vorgesteuert) oder 3/3- Ventil mit Magnet oder alternativer Betätigung
  • Mit abgedichteter Nothandbetätigung

Technische Daten

Hydraulikflüssigkeit Mineralöl nach DIN 51524 (andere Medien auf Anfrage)
Temperaturbereich Medium -20 bis 80°C
Umgebungstemperaturbereich -30 bis 50°C
Viskositätsbereich 5 bis 400 mm²/s
Nenngrösse NG 4 nach Bieri Standard
Max. Betriebsdruck P, A, B 700 bar
Druckgefälle von P nach A, B nach T einhalten! (pp ≥ pA (pB) ≥ pT)
Max. Betriebsdruck Anschluss T 700 bar
Max. Volumenstrom 12 l/min
Ölreinheit (Empfehlung) Nach NAS 1638 Klasse 6 bzw. ISO/DIN 4406 17/15/12
Einschaltdauer ED 100%
Magnetspannung (Nennleistung) 24 VDC (27,2 W), 110 VAC (25 W) und 230 VAC (25 W)
Spannungstoleranz +/- 10%
Schaltzeit 40 - 120 ms
Schutzgrad IP 63 nach EN 60529 / DIN 40050 (Magnet IP 65)
Gewicht Siehe Datenblatt
Werkstoffe Korrosionsbeständiger Stahl und Aluminium
(Spulengehäuse: ZnFe - Korrosionsschutz)
